充電變頻磁力探傷儀

1、產品簡介

目前常用磁粉探傷儀大多采用50HZ交流或直流電，交流探傷深度淺，直流則探傷速度慢而且需要退磁。我司充電變頻磁力探傷儀可根據缺陷深度選擇電流頻率全方位檢測缺陷，提高探傷靈敏度。變頻交流綜合了交流電、直流電、整流電、沖擊電流的優點，它突破了目前磁粉探傷只能探測金屬表面缺陷的局限，彌補了薄鋼板超聲探傷困難的缺點，探傷深度深，靈敏度高，在沒有外接電源的情況下可以連續工作6小時。

2、產品選型

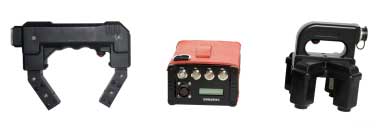

（1）CCFS-Ⅱ/CCFS-Ⅳ

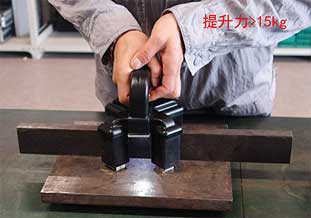

①?提升力：大于7kg（國家標準4.5kg）/ 大于15kg(國家標準12kg)

②?探頭工作電流：0.8A / 0.3A

③?數字MCU調相變頻：3HZ，10HZ，20HZ / 10HZ，40HZ

④?靈敏度： A-15/100

⑤?充電時間5h，連續工作時間6h

⑥?高導磁探頭（CCFS-Ⅱ可選角焊縫探頭、馬蹄形探頭；CCFS-Ⅳ可選自吸式探頭）

⑦?8.8AH鋰離子電池

⑧?主機1.7kg，磁軛探頭2.1kg / 主機1.7kg，探頭2.3kg

⑨?CCFS-Ⅳ可定制拍照、錄像功能

⑩?CCFS-Ⅳ?LED白光照明和紫外燈可切換

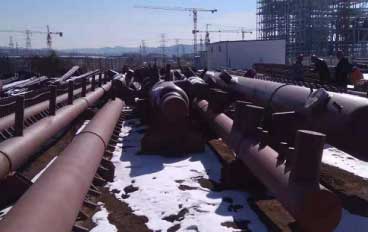

（2）分離式磁探頭（聯箱管座專用）

①?聯箱管座在用磁粉探傷時，因普通的磁軛探頭只能探傷最外管排的外側部位，管排中間無法放入探頭，造成探傷比例很低，根本滿足不了現場的要求。

②?新研發的分離式磁探頭將磁軛探頭分成兩個細桿探頭，使其能放入管座的任意位置，將其直桿對著聯箱本體，帶90°彎頭的桿對著小管管壁，加磁后噴磁懸液。靈敏度試驗A型試片（30/100）能清晰顯示，滿足其規程的要求，這種裝置也可用于復雜工件表面的探傷。

3、主要功能及特點：

(1) 磁場穿透深度深，可發現表面或距表面8mm深的人工裂紋（0.1*2*30mm）

(2)?待機能耗低，效率高

(3) 體積小，重量輕，CCFS-Ⅳ可配輕便型探頭（2kg）

(4) 靈敏度高，國家標準A型試片能全部清晰顯示

(5)?磁粉游動性好，易于吸附在缺陷上面

(6)?對于表面有薄油漆、鍍層等雜物的工件，不需做處理，即可進行探傷

(7)?探傷后不需要退磁

(8)?可搭配磁力探傷缺陷顯示膜使用，缺陷磁痕長久保存
